Para el protocolo de transmisión de datos, sólo se tienen en cuenta dos estados
de la línea, 0 y 1, también llamados Low y High. Cuando no se transmite ningún
carácter, la línea esta High. Si su estado pasa a Low, se sabe que se transmiten datos.
Por convenio se transmiten entre 5 y 8 bits, pero la BIOS sólo soporta una anchura de
datos de 7 u 8 bits. Durante la transmisión, si la línea está Low, se envía un 0 y si
está High indica un bit a uno. Se envía primero el bit menos significativo, siendo el
más significativo el último en enviarse.
A continuación se envía un bit de paridad para detectar errores. Finalmente se
mandan los bits de stop, que indican el fin de la transmisión de un carácter. El
protocolo permite utilizar 1, 1,5 y 2 bits de stop.
El número de bits que componen cada palabra dependen del código a emplear,
así, si se quieren transmitir datos ASCII normales, serán de 7 bits, pero si se quiere
enviar el juego completo de caracteres, cada una debería estar formada por 8 bits.
Dependiendo de esto, si se emplea paridad y el numero de bits de stop, se
mandarán un determinado número de caracteres dependiendo de la velocidad en baudios
(bits por segundo) por el puerto serie.

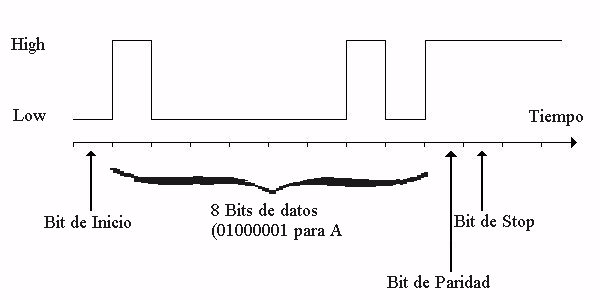

En la siguiente figura se puede ver con detalle la transmisión del carácter ASCII A, que
es el 65 y su representación binaria es 0100001.
